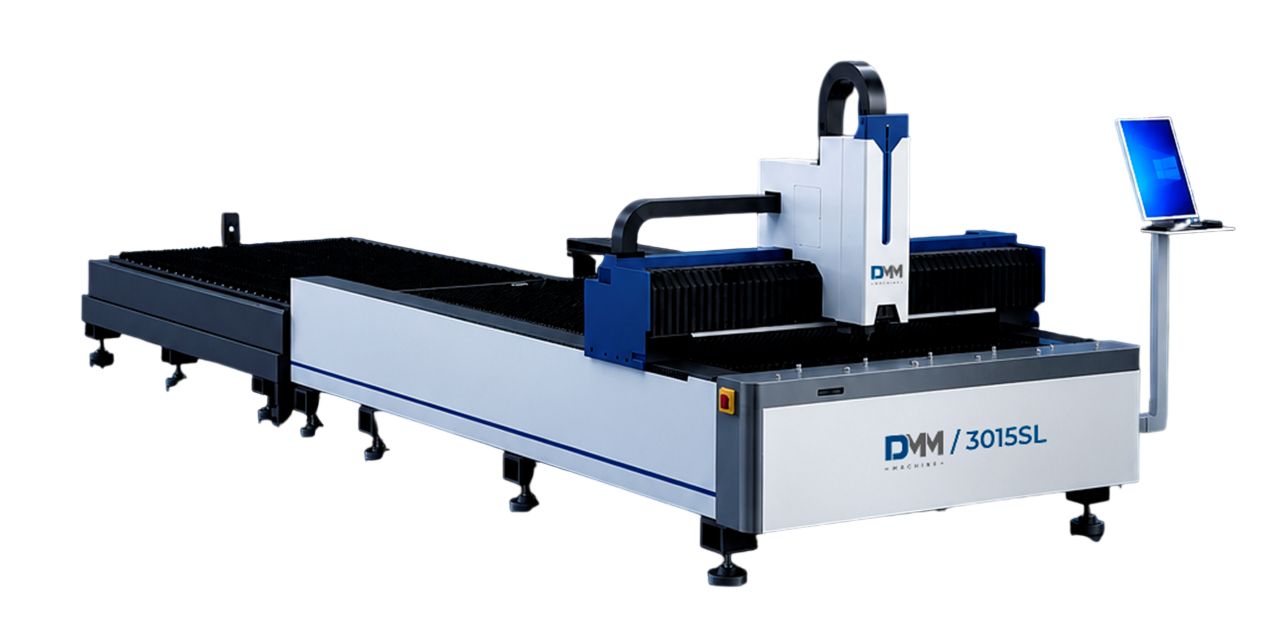

Оптоволоконный лазерный станок DMM 3015SL (12000W)
По запросу
-
Описание
-
Технические характеристики
Сменный стол представляет собой двухпозиционную платформу, которая позволяет одновременно загружать и выгружать заготовки на одной стороне, пока на другой идёт процесс резки. Основное преимущество — полное исключение простоев на загрузку/разгрузку: оператор спокойно снимает готовые детали и укладывает новый лист за пределами рабочей зоны, а затем просто меняет столы местами, и станок сразу начинает новый цикл. Это даёт прирост производительности до 30–40 % по сравнению с обычными системами, сокращает время цикла до минимума и существенно облегчает работу персонала, так как все манипуляции выполняются в безопасной, необлучаемой зоне
Комплектация
|
Наименование |
Кол-во, шт. |
Прим. |
|
Лазерный источник |
1 шт. |
RAYCUS |
|
Серводвигатели / драйверы |
4 шт. |
Inovance |
|
Редуктор |
1 компл. |
SHIMPO, Япония |
|
Стойка управления с ЖК-дисплеем и ПК |
1 комп. |
В комплекте |
|
Система управления лазерной резкой |
1 комп. |
CypCut 6000E |
|
Датчик отслеживания высоты до поверхности листа |
1 шт. |
Автоматический |
|
Лазерная режущая голова с функцией автофокусировки |
1 шт. |
BOCI BLT 442, auto focus |
|
Система безопасности при падении давления газа |
1 шт. |
Автоматический датчик давления |
|
Чиллер |
1 шт. |
HANLI / S&A |
|
Беспроводной пульт управления |
1 шт. |
В комплекте |
|
Автоматическая система смазки |
1 шт. |
В комплекте |
|
Металлические гофры по оси Y |
2 шт. |
Установлены |
|
Датчик безопасности при падении давления рабочего газа |
1 компл. |
Установлены |
|
Стабилизатор напряжения |
1 шт. |
120 КVA |
|
Электромагнитный клапан |
1 компл. |
В комплекте |
|
Пропорциональный клапан |
1 компл. |
В комплекте |
|
Система пылеудаления |
1 шт. |
5,5 кВт |
|
Защитное стекло |
30 шт. |
В комплекте |
|
Сопло |
30 шт. |
В комплекте |
|
Сменный стол |
1 установка |
В комплекте |
|
Кабинетная защита
|
1 комплект |
В комплекте |
Конструктивные особенности

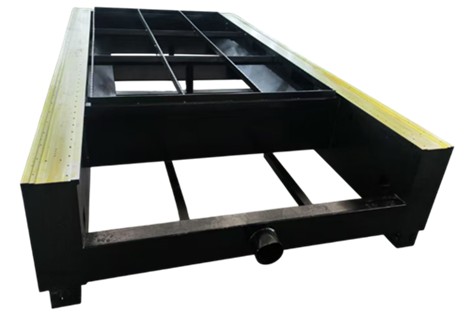

СВАРНАЯ ПРОМЫШЛЕННАЯ СТАНИНА С ДОПОЛНИТЕЛЬНЫМИ РЕБРАМИ ЖЕСТКОСТИ
Наши станки лазерной резки имеют цельнометаллическую сварную станину, с высокой прочностью.
При производстве, станина станка проходит термическую обработку для снятия напряжения металла.
Благодаря этому удается добиться жесткости конструкции, а вследствие чего и безупречной точности обработки.
Каждая станина машины размещается на срок от 30 до 45 дней, и внутреннее напряжение будет полностью снято перед точной обработкой;
Параллельность менее 0,03 мм; Максимальная загрузка 2000 кг.

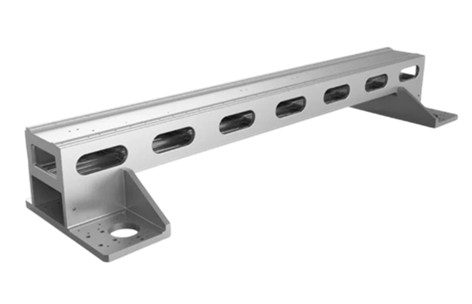

ПОРТАЛ ИЗ АВИАЦИОННОГО АЛЮМИНИЯ
Литая алюминиевая балка портала, имеет меньший вес в сравнении со стальной, что значительно уменьшает нагрузку на двигатели и направляющие, продлевая срок их службы. Толстостенный алюминиевый профиль балки портала, имеет избыток жесткости, и не деформируется со временем.
ФУНКЦИЯ ЗАЩИТЫ ОТ СТОЛКНОВЕНИЯ
Исключает возможность человеческой ошибки. Повышает скорость работы.

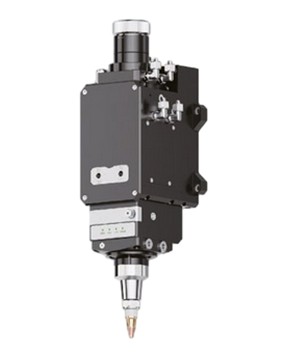

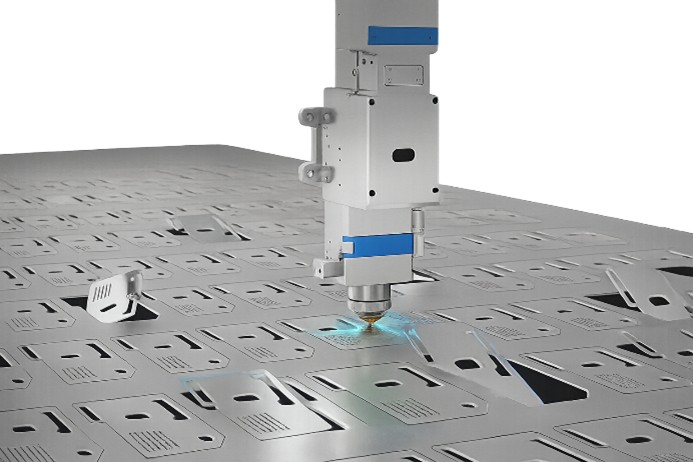

ЛАЗЕРНАЯ РЕЖУЩАЯ ГОЛОВКА BOCI BLT 442
- это интеллектуальная оптическая система с автоматической фокусировкой，предназначенная для промышленной 2D-резки листового металла на волоконных лазерах мощностью до 15 кВт. Она оснащена интерфейсом QBH для подключения оптоволокна，встроенным емкостным датчиком для точного слежения за поверхностью материала，датчиками контроля температуры и давления газа，а также системой защиты от столкновений. Данная модель позиционируется как начальное решение (entry-level) от BOCI，обеспечивающее высокую точность, эффективность и надежность для задач лазерной резки

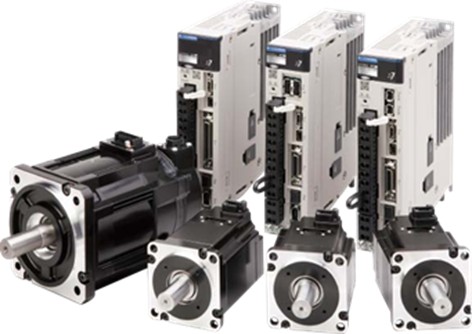

СЕРВОДВИГАТЕЛИ INOVANCE, КИТАЙ
Характеризуется надежностью, простым управлением и чрезвычайно компактным исполнением, отвечают за точность и скорость движения станка.

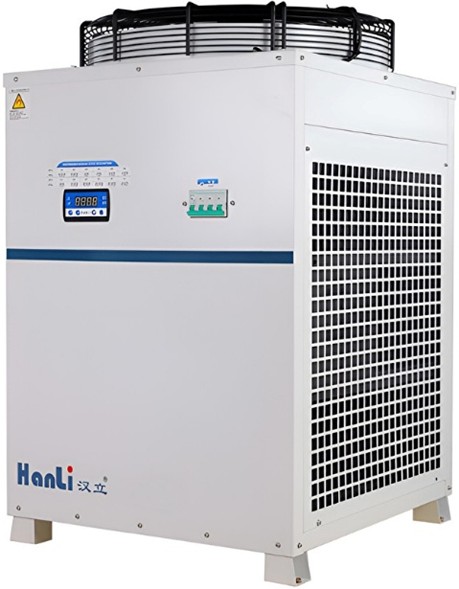

ЧИЛЛЕРЫ HANLI HL
Применяются на станках волоконной лазерной резки, сварки и наплавки. Устройства имеют два контура, один из которых охлаждает лазерный излучатель, второй – лазерную голову. В систему встроена защита от перегрева и перепадов напряжения, а также функция аварийной сигнализации об изменении температуры.

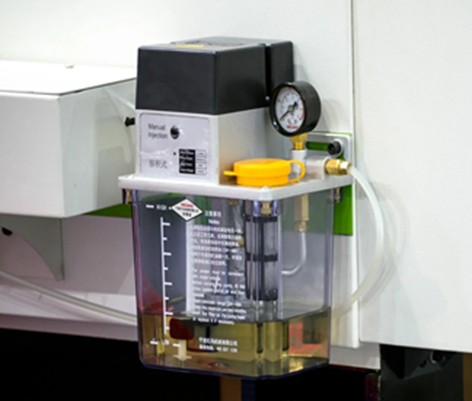

АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ
Станок оснащён системой автоматической смазки направляющих и ШВП по всем осям. Проверяйте уровень масла регулярно.
ИСТОЧНИК ЛАЗЕРА RAYCUS НА 12000 W
Срок службы 100000 часов;
Стабильно и экономично;
Высокая скорость оптико-электрического преобразования, высокий КПД и энергосбережение.
Высококачественное обслуживание.
-
Артикул
DMM 3015SL (12000W) -
Передача по оси X
25 мм -
Направляющие по осям X, Y, Z
HIWIN -
Серводвигатель оси Z
Inovance, 400 Вт -
Серводвигатель оси Y
Inovance, 2900 Вт × 2 -
Серводвигатель оси X
Inovance, 1300 Вт -
Рабочая зона (X × Y), мм
1530 × 3150 -
Тип лазера
Оптоволоконный лазер -
Производитель лазера
Raycus CE -
Мощность лазера, Вт
12000 -
Длина волны лазера, нм
1080 -
Максимальная скорость резки, м/мин
До 45 -
Максимальная скорость холостого хода, м/мин
До 115 -
Электрические компоненты
CHNT / OMRON -
Пропорциональный клапан
AirTAC, Тайвань -
Поддерживаемые форматы файлов
CAD, CorelDRAW, PLT, AI, DXF -
Смазка
Централизованная система смазки -
Ускорение
до 1,2G -
Гарантия на лазерный источник
2 года -
Минимальная ширина реза, мм
0,13 -
Макс. нагрузка на стол, кг
2000 -
ЖК-монитор
22’, 320 × 560 мм -
Датчик высоты
Автоматический -
Передача по оси Z
Шарико-винтовая пара TBI -
Источник волоконного лазера
RAYCUS -
Лазерная головка
BOCI BLT 442 auto focus -
Водяной охладитель
HANLI -
Программное обеспечение
CypCut 6000E на русском
Документация
DMM-3015SL-12-kVt.pdf
PDF (1.681928 MB)Транспортные данные
Габаритные размеры, мм: 8100х2280х2000
Вес, кг: 3600
